Farvekoder på IHC NET kabel kontra T568A og T568B

[Brian Tofft]

Hej med jer,Jeg er ved at montere IHC Net kabel (2x4xawg23) i et S/STP Cat6 patchpanel, da jeg blev træt af, at LK's små IHC switche brændte af og lavede mærkelige ting.Farve koderne i IHC kablet er ikke de samme som i Patchmodulet, så hvordan skal disse parres?Patchmodul benytter T568A og T568B standarden med hvid i bunden af hvert par, men det er jo ikke sådan at IHC kablet er opbygget.Nogen der kan hjælpe her?På forhånd tak.Brian

[Lars Jacobsen]

Du kan selv bestemme "oversættelsen". Du skal blot huske at holde parene sammmen.Eksempelvis:gul-grøn = blå/blå-hvidorange-grå = gul/gul-hvidbrun-blå = grøn/grøn/hvidsort-rød = brun/brun/hvid

[Brian Tofft]

Tak for hurtigt svar Lars :laugh: Men skal mit valg ikke passe med de koder er er i den anden ende af kablet?Her er monteret IHC konnektorer i IHC væg moduler.M.v.h.Brian

[Lars Jacobsen]

Hvis et kabel er termineret efter én standard i den ene ende, skal det selvfølgelig også laves magen til i den anden.Men var der ikke valgt system/kode/metode ksn du selv bestemme om gul/gøn = par 1 eller om du vil fortrække det som par 3Der er ikke andet for at du enten må åbne en konnector for at se farve rækkefølgen eller lave et testsnørre og måle dig frem.

[Brian Tofft]

Tak.Tror bare ikke jeg umiddelbart kan tolke dette. Jeg har en IHC konnektor, men her er farvekoderne bare markeret på kappen. Kan ikke se hvilke farver der er hvilket nummer :(Kan heller ikke selv finde ud af at teste dette??? Øv....M.v.h.Brian

[Brian Tofft]

Fik koder fra LK :)Til info for andre er de følgende i.f.t. TIA568AIHC TIA568AGrøn Hvid/blåGul BlåRød Hvid/orangeSort OrangeGrå Hvid/grønOrange GrønBlå Hvid/brunBrun BrunM.v.h.Brian

[Morten1354922249]

blink.zip

[Pons]

På 3/3/2011 at 11:30 , Brian Tofft skrev:

Fik koder fra LK :)Til info for andre er de følgende i.f.t. TIA568AIHC TIA568AGrøn Hvid/blåGul BlåRød Hvid/orangeSort OrangeGrå Hvid/grønOrange GrønBlå Hvid/brunBrun BrunM.v.h.Brian

Måske det er mig der er dum, men jeg forstår simpelthen ikke vejledningen. Er det muligt at få det skåret ud i pap?

Jeg har et IHC NET kabel med nedenstående farver. I den ene ende er det monteret i en std. IHC NET connector. I den anden ende skal der monteres Actassi Kobber Cat. 6A konnektor S1 STP. Hvordan skal jeg monterer?

Orange =

Grå =

Grøn =

Gul =

Blå =

Brun =

Rød =

Sort =

På forhånd tak



[Lars1]

Ben mapningen af Actassi connectorne findes her. http://www1.lk.dk/servlet/context?n1=14&LKnummer=VDIB1771XB01. Ben mapningen af de gamle IHC NET connector kan jeg ikke finde pt., og er først hjemme igen om ca. 3 uger, så jeg håber en anden kan hjælpe med den mapning.

[TorbenSørensen]

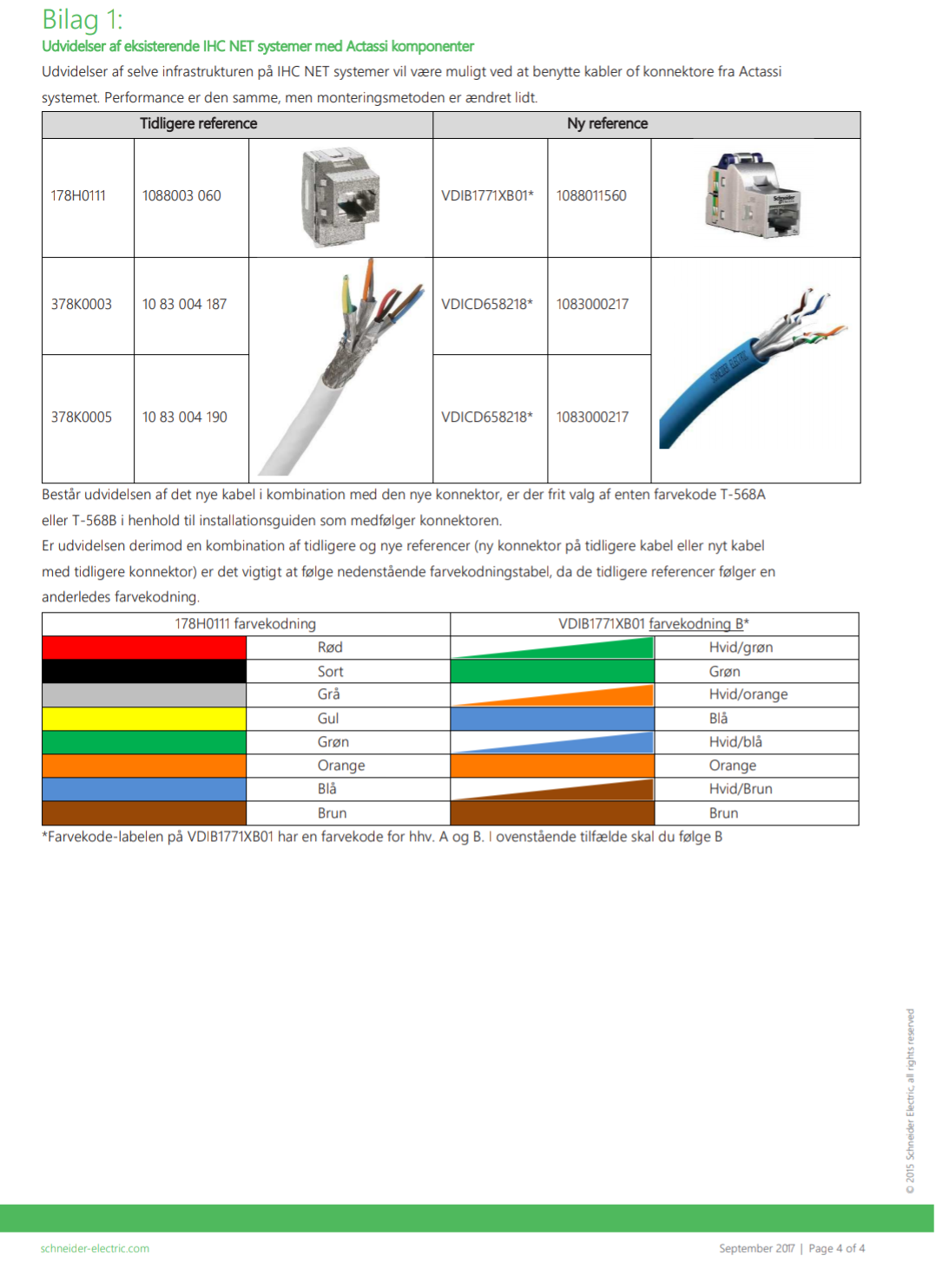

Her er info om farvekonvertering fra LK..

Fundet i PDF fra LK >>>LINK<<<

[Pons]

Tak for svar.

jeg målte et af de gamle stik igennem, og nåede selv frem til flg:

grå = hvid-grøn

orange = grøn

rød = hvid-orange

gul = blå

grøn = hvid-blå

sort = orange

blå = hvid-brun

brun = brun

denne montering virker mht. Både antenne og data, men der er to par der er byttet ifht. Dit link.

Ser uniddelbart ud til at jeg monterer efter A, hvor LK skriver at det skal være B.

hvad har dette af betydning, når det virker?

[Lars1]

Nej. Det har ingen praktisk betydning.

Det ene par er data receive og det andet er data transmit. Så sålænge du bare bruger den samme metode i begge ender, så forbindelsen bliver lige igennem, er der ingen problemer. Hvis du får monteret et A forbindelse i den ene ende og B i den anden, vil du bare få en krydset data forbindelse, som kan bruges til at forbinde 2 computer eller 2 switche med hinanden uden switch imellem. Moderne 100Mbit switche vil selv kunne korriger for dette, ligesom de fleste Gigabit switche kan. Nogle ældre eller billige modeller har muligvis ikke den nødvendige auto detekt funktion til at detekte krydsede data forbindelser eller behovet for dette.

HP havde en switch for små 20 år siden som havde auto detekt for krydsede forbindelser. Det virkede fint med PC'er, og switche af andre fabrikater eller andre HP modeller. Men 2 switche af samme model kunne ikke forbindes med hinanden uden et krydste kable.

[Pons]

Super. 1000 tak for brugbare svar.
