Farver på Fuga statustryk

[Lofterpalle]

Hej

Jeg har haft afmonteret mit statustryk i begge ender og jeg kan slet ikke huske hvilke farver der passer nu.

Er der en venlig sjæl der lige kan bekræfte at jeg har monteret farverne korrekt på mit statustryk?

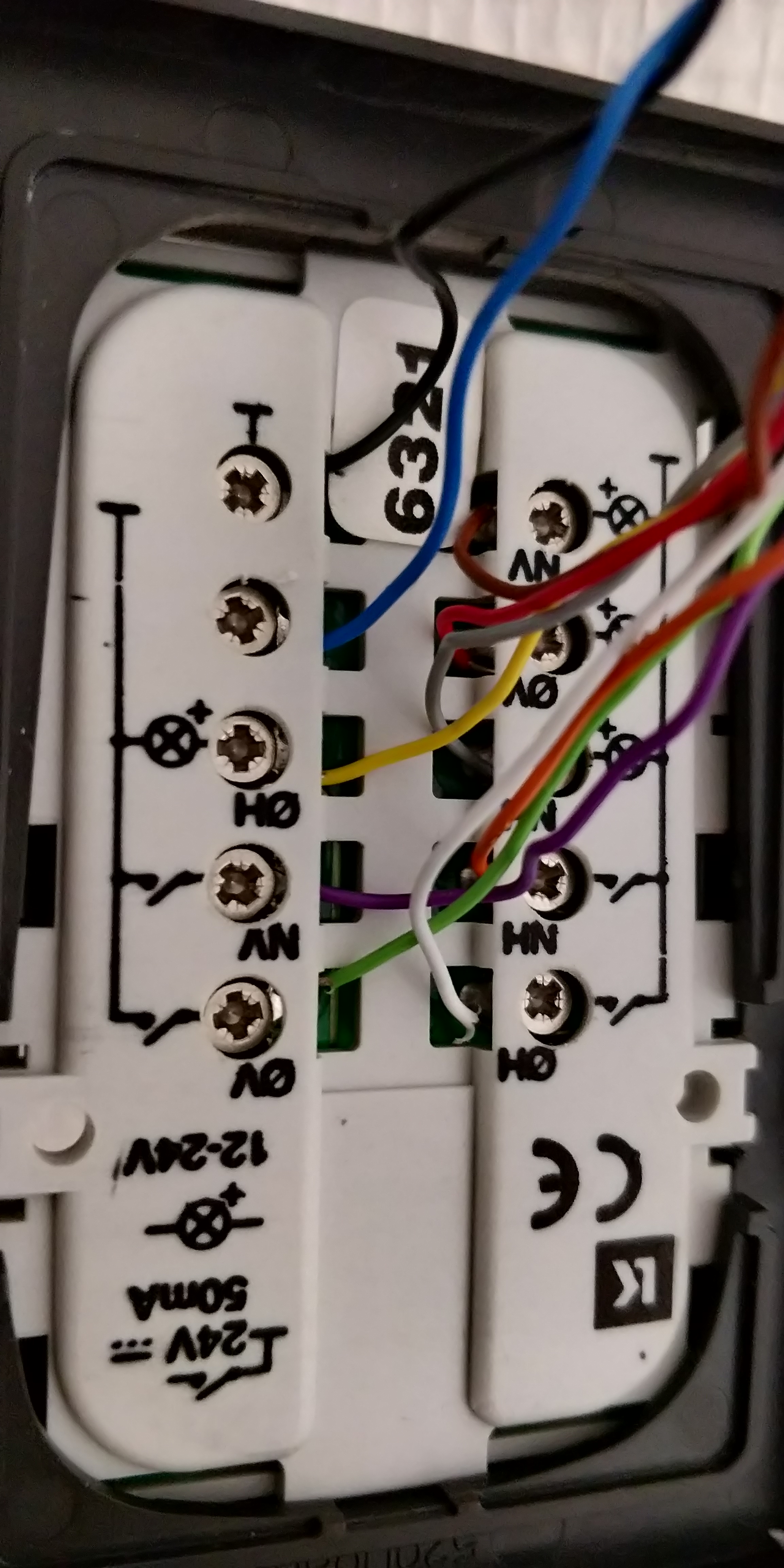

Jeg er i tvivl hvor den sorte og blå skal monteres, den ene terminal står der ikke 0V og den anden er der en streg forneden.

Se foto.



Statustryk_Farver.pdf

[Henning Pedersen]

Hvis du har haft begge ender afmonteret uden at dokumentere monteringen, så er du blevet en erfaring rigere.

Det er dog ingen katastrofe. Du skal "bare" i Visual, tænker ikke du har skriftlig dokumentation over anlægget, , her finder du dit statustryk i venstre side, og dermed også de anvendte ind og udgange. Her monterer du dine ledninger som dokumenteret fra LK.

Klemmen med T er til 0v

Du skal kun bruge 9 ledninger på statustrykket, tænker den blå er i overskud, men det ved 100% du når har kontrolleret monteringen af dine ind- og output moduler i tavlen.
