Question

Jeg har besluttet at flytte mine gruppetavler.

Jeg har 1 stk UG24 med PSU, controller, input, output 24 moduler.

1 stk UG24 med output 24 og output 230 moduler.

1 stk UG24 med gruppeafbrydere, HPFI, målere osv

1 stk målerramme med hovedmåleren

og 1 stk UG24 med input, og diverse output placeret i garagen.

De tavler jeg har i huset har jeg sat ved en trappe, og det er ikke smart, og efterhånden som man udvider huset bliver det noget rod. Det er svært at føre nye 3X1,5, 5X1,5 og Link-10 kabler ned i tavlerne.

Tavlerne sidder ved siden af hinanden og det skal de også igen. Men jeg vil lave noget med klemmerækker til kablerne så jeg ikke skal føre kablerne helt ind i tavlerne, men f.eks. sætte 3 stk UG 12 øverst og så have klemrækker i dem.

Jeg har ca 260 m2 med IHC, hvoraf de 54m2 er i garagen på en undertavle derude. Resten er fordelt på tre plan.

Jeg har 10 wireless universal dimmer, og planen var at sætte dem i en BR7010130 kanal ved tavlen, men det kan være at jeg sætter dem i en af UG12 tavlerne.

Jeg har haft kigget på nogle etageklemmer med 2-3 i højden, der giver bedre plads i tavlen. Men vil også gerne have mulighed for at koble nogen sammen med skinner til 24V og 0V.
Jeg vil bruge klemmerne til Link-10 kablerne også.


Spørgsmål: Er der nogle der har en ide til nogle klemmer til dinskinnerne? De skal måske nok være med fjederklemmer.




Share this post


Link to post
Share on other sites

Recommended Posts

  • 0

Måske til inspiration.

Jeg har 5 UG24'ere til IHC-stumper. Den ene (tavle 3) er der kun 230VAC-stumper i. Øverst i den havner alle 7-lederne fra rummene i DIN-klemmer med plads til 3 ledere i hver (dvs. 2 pr. rum). Derfra er der "patchet" ned til 230VAC-output-modulerne som sidder længere nede og i tavlen til venstre for (tavle 2).

Jeg har ikke fundet nogen god måde at montere wireless-dæmperne i tavlerne, så mine ryger også i en kanal til højre for tavle 3. Jeg kan ikke finde noget på "BR7010130" — har du et EAN?

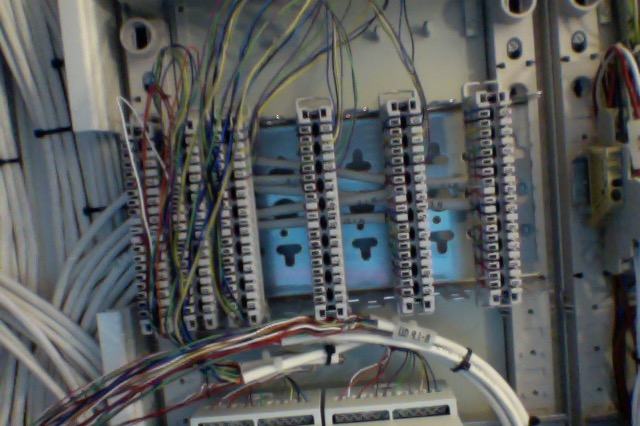

I de andre tavler (pånær 2 stk. 230VAC-output i tavle 2) er der kun 24VDC-moduler, og her kommer alle link-10-kablerne ind og afsluttes i LSA+-klemmer (EAN: 4024672361746 købt fra eibmarkt.com) hvor den øverste DIN-skinne ellers ville være (der er plads til EAN 4024672022876). Der patchet fra 24VDC-modulerne og til LSA+-klemmerne.

Jeg har sørget for at lave god plads over det hele, så der er mulighed for at udvide.

Photo on 2016-02-14 at 16.20.jpg

Photo on 2016-02-14 at 16.20 #2.jpg

Share this post


Link to post
Share on other sites
  • 0

Jeg havde sat lidt for mange tal ind. Det hedder Tealit BR 70130 kanal http://www.elvvs.dk/c/tehalit-br70130-2312/ Der sætter men en blå kanaldåse i med unidimmeren og sætter et lågudsnit på, og kanallåg for resten.

Jeg havde også tænkt lidt i den løsning med LSA plemmer. Det kan man også få dem der er beregnet til jord der er røde bla. hvor man kan samle alle 24V lederne.

Men jeg ved ikke rigtig om jeg vil bruge de LSA klemmer i tavlerne, det er sådan lidt uoriginalt :-) Den tavle 3 du har med alle output 230V modulerne i, er der plads nok til klemmer der? Der kan jo kun side 50-60 klemmer eller noget på en række. Jeg tænker på at der er mange kabler der skal ned i tavlen.

Men det ser ud til at du har to rækker af dem. Vil du lægge nogle flere billeder op, også af alle tavlerne ved siden af hinanden uden dæksel?

Jeg vil også lige kigge forbi "vis mig din tavle" galleriet og kigge lidt nærmere

Share this post


Link to post
Share on other sites
  • 0

Så er jeg med på kanaldåseløsningen :)

Tavle 3 er den mest pressede. Der er 4 output-moduler, 2 på hver af de to nederste skinner (den nederste kom ikke lige med på billedet). I tavlen til venstre for er der 2 stk. 230VAC-output-moduler (så 6 i alt) og der er der plads til 1 mere, hvis jeg skulle få behov. Jeg tror jeg kan klare mig med 6, for resten bliver til wireless dæmpere (7 så vidt jeg husker).


Svagstrømsdelen er sleeet ikke færdig — jeg patcher nødtørftigt op efter behov, så det kan der komme billeder af når jeg er mere end 5 % færdig — om et år eller 2 :D

Share this post


Link to post
Share on other sites
  • 0

Haha ja, det med ikke at blive helt færdig kender jeg rigtig godt. Jeg vil sige det sådan at jeg har da haft dækslerne på mine tavler af og til, men det seneste år har de været af. Sådan er det hver gang jeg renoverer lidt på huset, og jeg drømmer om en tavle som jeg har patchet fuldt op, hvor det bare er lige at køre et nyt kabel ned i tavlen.

Jeg har fjernet mine uni 400 dimmere og skal kun bruge wireless fremover, så det giver da trods alt lidt mere plads.

Er det etageklemmer du har brugt? Nogle der er dobbelt men 2 klemmer i én?

Share this post


Link to post
Share on other sites
  • 0
2 minutter siden, cathper skrev:

> etageklemmer

Jep. 3 "etager" — der er 7-ledere til hvert rum, så der er 2 klemmer til hvert rum.

> Nogle der er dobbelt men 2 klemmer i én?

Nope. De er bare adskilt af et endestop to og to.

Har du evt et nr på de klemmer? Er det motorklemmer?

Share this post


Link to post
Share on other sites
  • 0

Du kan også få LSA lister der passer til DIN skinne montage. Og jeg har da set flere andre mindre klemrækker der fint kan benyttes til LINK-10/lavspændings kablerne.

Vi er bare nogle gamle telefolk der godt kan li´man kan "patche" om, i modsætning til hus elektrikere der normalt kun laver tingene een gang - og det er IKKE meningen det skal laves om efterfølgende. Industri/automations elektrikere har set lyset ;)

Share this post


Link to post
Share on other sites
  • 0

Nu har jeg efterhånden gået og udvidet min nuværende tavle i mange år, eller det vil sige huset er gradvist renoveret og tavlen har været færdigbestykket fra start, men der ender med rod i tavlen når man lige sætter et par ekstra kabler på. Og man får aldrig sat dækslerne på skidtet.

Så nu er det op på den store klinge og igang med at flytte dem.

Jeg har også pt kun ca 30 stk 3x1,5/5x1,5 og ca 30 link10 så det skal snart fikses.





Share this post


Link to post
Share on other sites
  • 0
På ‎16‎-‎02‎-‎2016 at 13:00 , Lars Jacobsen skrev:

Du kan også få LSA lister der passer til DIN skinne montage. Og jeg har da set flere andre mindre klemrækker der fint kan benyttes til LINK-10/lavspændings kablerne.

Vi er bare nogle gamle telefolk der godt kan li´man kan "patche" om, i modsætning til hus elektrikere der normalt kun laver tingene een gang - og det er IKKE meningen det skal laves om efterfølgende. Industri/automations elektrikere har set lyset ;)

Hej Lars.

Jeg har bestilt de LSA-plusklemmer med skillemulighed, skillemulighed får jeg ikke brugt tror jeg.

1. Er de til 10 par? Eller 10 enkelt tråde, jeg blev lige i tvivl.

2. Hvordan ligger forbindelserne i dem?

3.Er der forbindelse mellem rækkerne? Eller er der 20 enkelt klemmer?

4. Er der forskel på dem der hedder 1-0 og dem der hedder 0-1? Andet end mærkningen?

Jeg er sku blevet i tvivl nu.

Det er dem her: https://www.computersalg.dk/i/1406077/kontaktliste-lsa-10-par-med-skille

Du er jo gammel telemand, så du må vide det :)



Mvh Bjarne

Share this post


Link to post
Share on other sites
  • 0
  1. 10 par altså 20 enkelte klemmer.
  2. Der er ingen forbindelse bortset fra ind fra neden og ud foroven (eller omvendt) på en klemme
  3. nej det er 20 enkelt. Man kan få røde lister med fast forbindelse mellem alle. Den benyttes f.eks. til jord i tele.
  4. nej det er kun mærkningen om man starter med at tælle fra 0 eller 1.

Bemærk der skal benyttes et specielt værktøj til at montere og klippe trådene i klemmerne. Og du kan ikke luse mere end 2 tråde i samme klemme.

Share this post


Link to post
Share on other sites
  • 0
1 time siden, Lars Jacobsen skrev:
  1. 10 par altså 20 enkelte klemmer.
  2. Der er ingen forbindelse bortset fra ind fra neden og ud foroven (eller omvendt) på en klemme
  3. nej det er 20 enkelt. Man kan få røde lister med fast forbindelse mellem alle. Den benyttes f.eks. til jord i tele.
  4. nej det er kun mærkningen om man starter med at tælle fra 0 eller 1.

Bemærk der skal benyttes et specielt værktøj til at montere og klippe trådene i klemmerne. Og du kan ikke luse mere end 2 tråde i samme klemme.

Tak Lars.

Fedt, så kan jeg roligt fortsætte.

Jeg har også bestilt den rigtige LSA-tang. Jeg har brugt den en smule som elektriker.

Hvad med de skillere der er i? Det er til at adskille og måle kan jeg læse mig frem til. Men hvor skiller de henne?

Jeg har også bestilt en af de røde jordskinner til alle 24V ledningerne (hvis jeg får plads til den).



Share this post


Link to post
Share on other sites
  • 0

Skillefunktionen benyttes feks. Hvis man vil afbryde en telefonlinie. Så finder der nogle små plastik stykker der kan klipses ind på et kontaktpar og dermed adskille/afbryde.

De findes også i nogle udgaver med bananbøsninger så man kan måle parrelelt med linien, eller i udgave der adskiller så man kan måle mod centralen (for at tjekke der er klartone). Eller man kan vende den om og måle på linien mod kunde (for at checke forbindelsen, afledning til jord, kortslutning og lign.).

Og endelig i nogle specicielle udgaver med indbygget dæmpeled. De blev brugt "i gamle dage" på APL ;-)

Share this post


Link to post
Share on other sites
  • 0

Super, det lyder godt. Det vil sige at de skiller mellem den nederste række der hvor der typisk er en farvekodeskala og den øverste række med nr på?

Så kan man jo så overveje om jeg får brug for det :-) jo hvis jeg mangler klemmer, så kan man adskille dem alle :D og have dobbelt antal klemmer til rådighed.

Share this post


Link to post
Share on other sites
  • 0

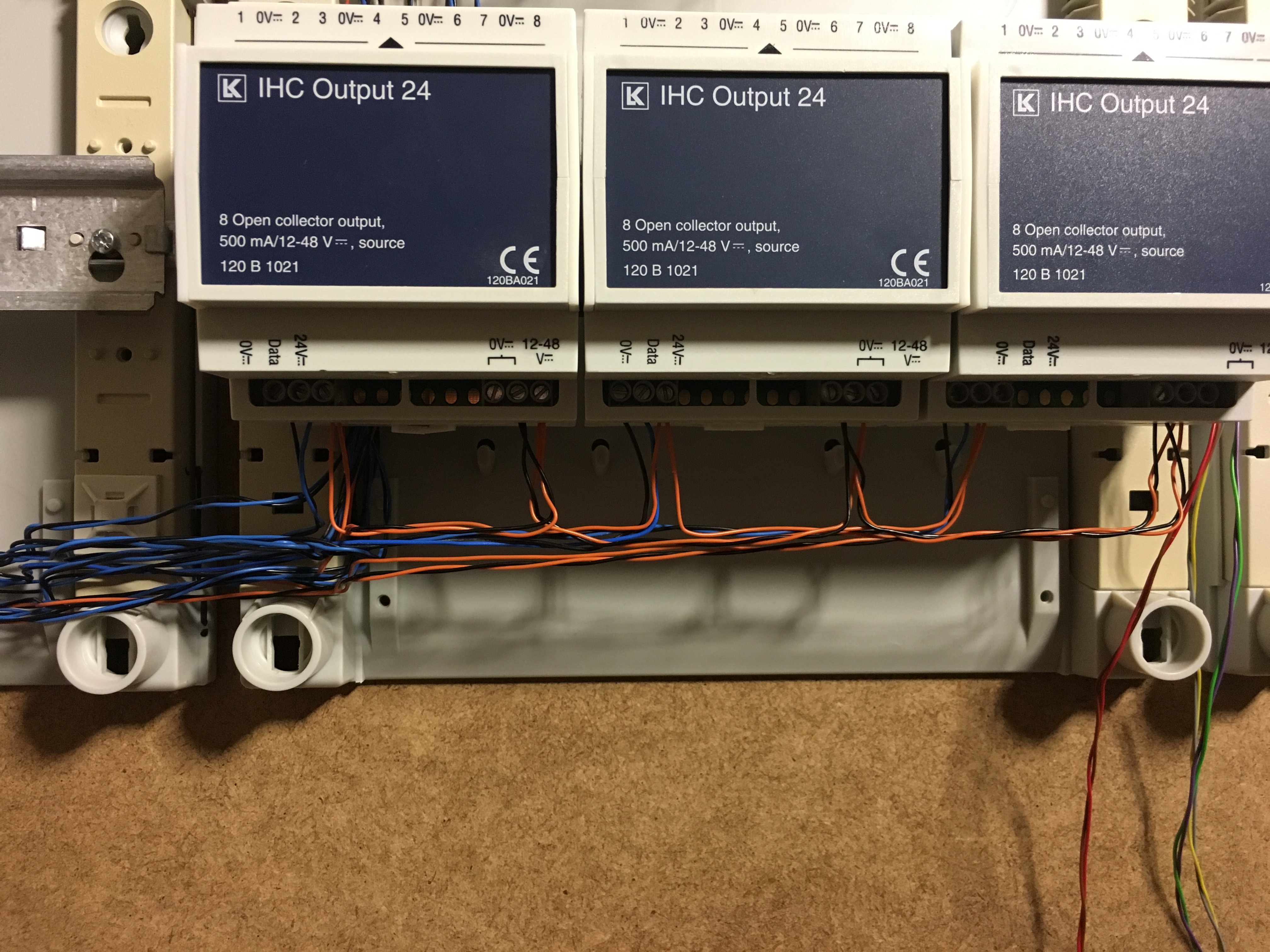

Det skrider fremad her i huset. Det hjælper at sende familien med svigermor på ferie så gør det ikke noget at der kun er strøm på køl, frys, router og kælder ;)

Jeg har fjernet de gamle tavler og er i fuld sving med de nye. Men vil lige høre jer om man kan få noget tråd og hvad det hedder det man snører om ledningerne? Jeg gider ikke strips som er grimme og som man kan skære sig på. Eller er jeg helt væk?

Hvad bruger i? Denne gang skal tavlen laves færdig :D





Share this post


Link to post
Share on other sites
  • 0
På 18.2.2016 at 21:16 , Bjarne Sørensen skrev:

Det skrider fremad her i huset. Det hjælper at sende familien med svigermor på ferie så gør det ikke noget at der kun er strøm på køl, frys, router og kælder ;)

Jeg har fjernet de gamle tavler og er i fuld sving med de nye. Men vil lige høre jer om man kan få noget tråd og hvad det hedder det man snører om ledningerne? Jeg gider ikke strips som er grimme og som man kan skære sig på. Eller er jeg helt væk?

Hvad bruger i? Denne gang skal tavlen laves færdig :D





Huha ser godt ud : -)
