DIY IHC svagstrømstryk med Zigbee funktionalitet


Jonas_R
 Share

Spørgsmål

Jeg havde lige et lille projekt idag med at forbinde et IHC svagstrømstryk med en IKEA TRÅDFRI Trådløs lysdæmper, hvid (704.085.95)

Jeg startede med at skille delene ad og brugte følgende guide fra reddit, hvor brugeren også har målt printet ud og fundet ud af hvor man kan skal lodde ind for at styre de to knapper:

https://www.reddit.com/r/tradfri/comments/bi3u6h/disassembling_the_onoff_remote_switch_control_for/

Startede med at bore nogle 3x Ø3mm huller. 1 til reset kanppen (rød) og 2stk til skruerne (grøn). Hullerne til skruer passer perfekt med de eksisterende huller i IHC trykket.

IMG_20200205_195108532_HDR.thumb.jpg.874ff3d0f1aeb5f3e8de4a85599739b1.jpgIMG_20200205_190217183_HDR.thumb.jpg.982098b3557330fff986085615770b25.jpg'

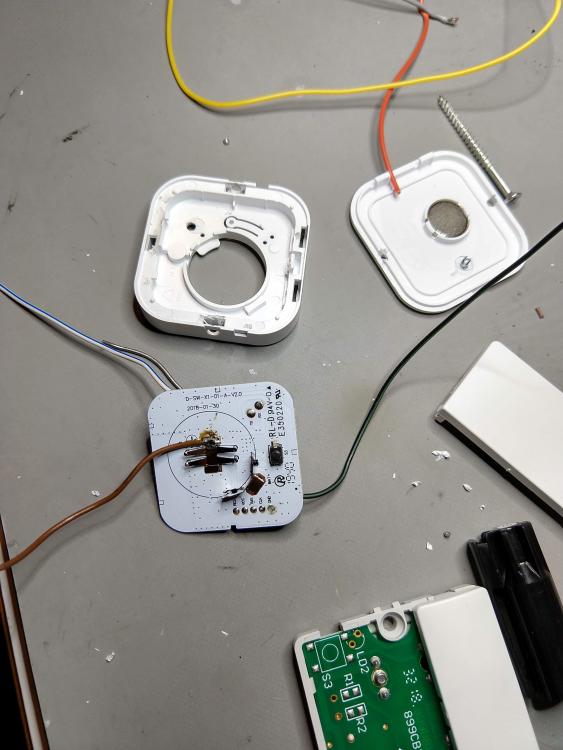

Så blev der loddet ledninger på, enten dog med at vælge nogle lidt tyndere og mindre stive end dem på billedet.

IMG_20200205_190916040_HDR.thumb.jpg.615ecb6c3f8eca20020839754aeaf9b1.jpgIMG_20200205_191045295_HDR.thumb.jpg.4808fd70a55c1cf1cd00abe789723201.jpg

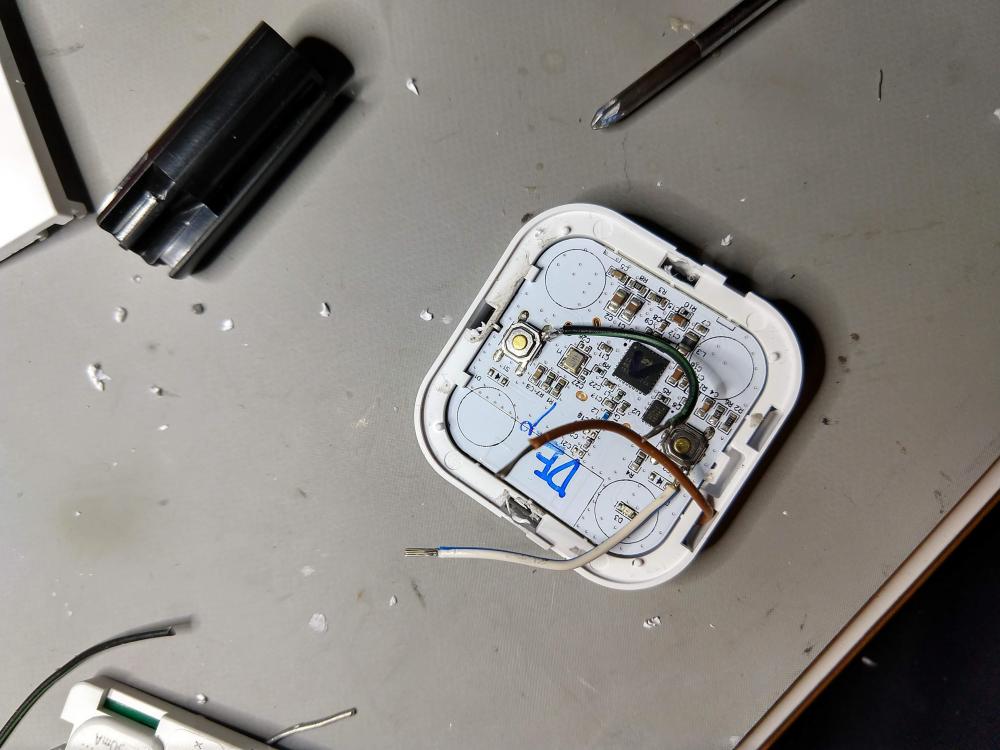

Til GND ledningen ved batteriet skulle der lige fjernes et hjørne så ledningen kunne komme ud på forsiden (blå). Jeg endte med at lave noget længere ledningerne end på billedet, ellers kunne det ikke samlet.

corner.JPG.d6a447490e28958cfe5d04f16866c5a3.JPGIMG_20200205_191643828_HDR.thumb.jpg.4fd4dd708313796b973afc7a7cee47ee.jpg

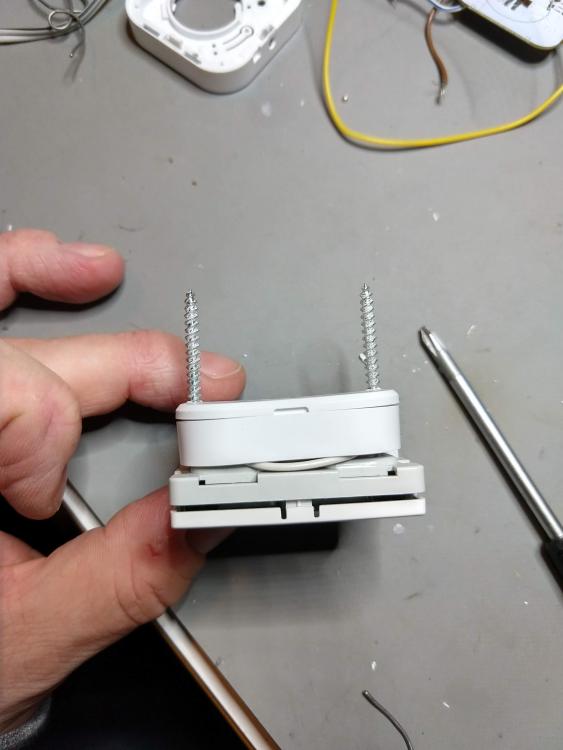

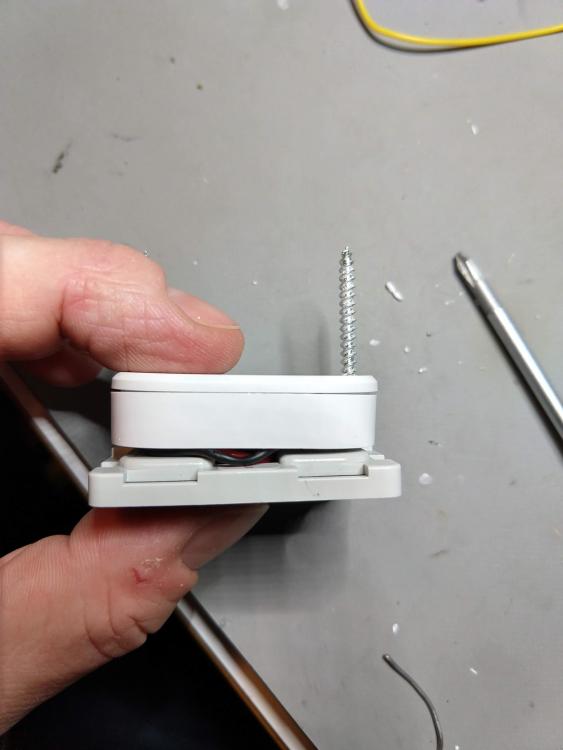

Sidste skridt var montering af ledningerne samt at sætte skruerne i.


IMG_20200205_194538819_HDR.thumb.jpg.9ebc0c5518aa77a8d5ed7ed83ecfdba7.jpgIMG_20200205_194535524_HDR.thumb.jpg.6244cf6e5dc1ad14b8016a9770ac3bb9.jpg

Så linkede jeg IKEA kontakten i HA og nu har jeg en IHC Zigbee kontakt til 159 kr. Det kunne nok gøres lidt billigere hvis man fandt kontakterne brugt.

Næste skridt, er at få tegnet et lille hus til printet i stedet for IKEAs, så det kan samlet lidt pænere. Når jeg kommer dertil skal jeg nok vedhæfte stl filen hvis nogen ønsker at 3D printe huset.

Link til kommentar
Del på andre sites

7 svar på dette spørgsmål

Recommended Posts

  • 0
25 minutter siden, Kasperc88 skrev:

Jeg har siden december 2019 udviklet en række løsninger der netop ombygger Ikeas trådløse lysdæmpere til svagstrømstryk.
Nogen af dem er plane med bagsiden af rammen, og andre kræver hul bagved.



Hej,



Det ser ret fedt ud, har du noget mere info om det? Det ligner, at der skal nye print til?



Jonas

Link til kommentar
Del på andre sites

  • 0
1 time siden, Jonas_R skrev:

Hej,



Det ser ret fedt ud, har du noget mere info om det? Det ligner, at der skal nye print til?



Jonas

Hej Jonas,

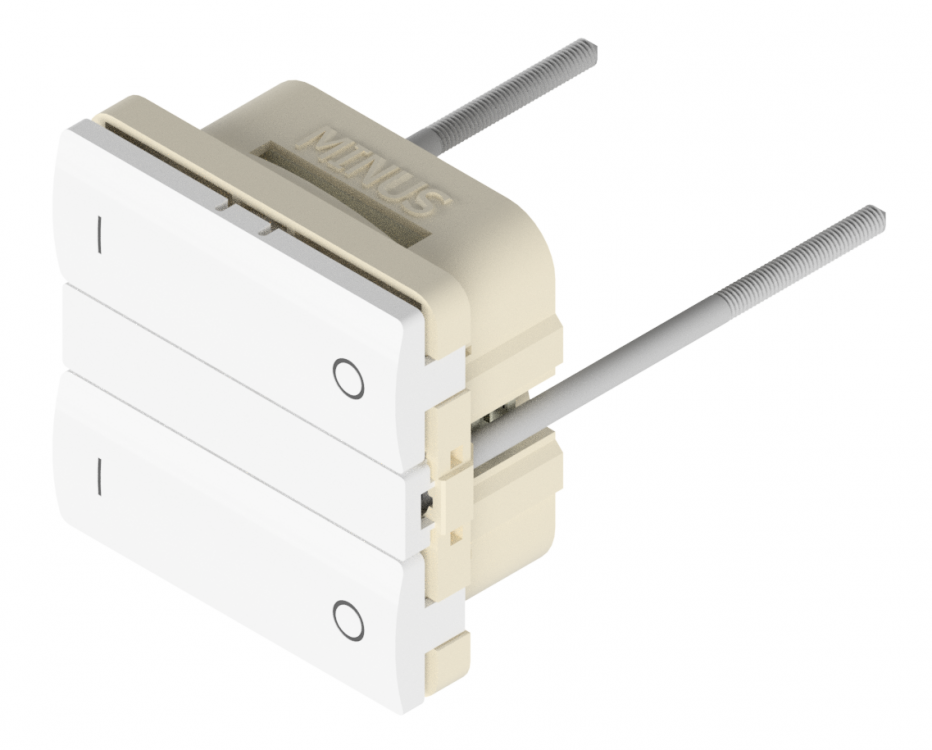

Mange tak. De bruger PCB'et fra Ikea Trådfri lysdæmpere som bliver indsat i en 3D printet indsats.
Hvis du er på facebook, så tag et kig forbi gruppen "Zigbee kontakt til LK FUGA". Under fil sektionen har jeg oploadet en række PDF'er med langt mere info.

Mvh Kasper
