133M2 Fortrådet Ihc Projekt

[Reinhold]

Her er mit igangværende IHC projekt - flere billeder følger.

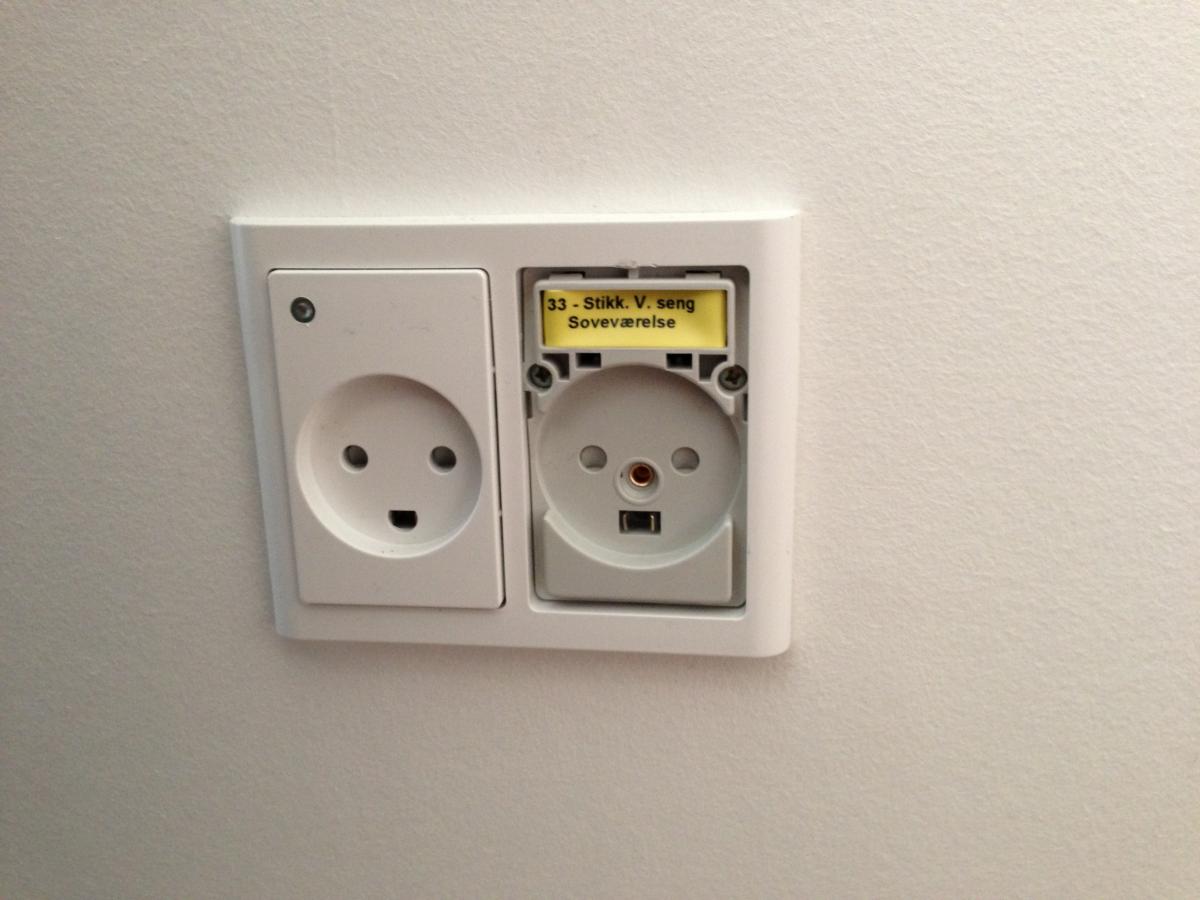

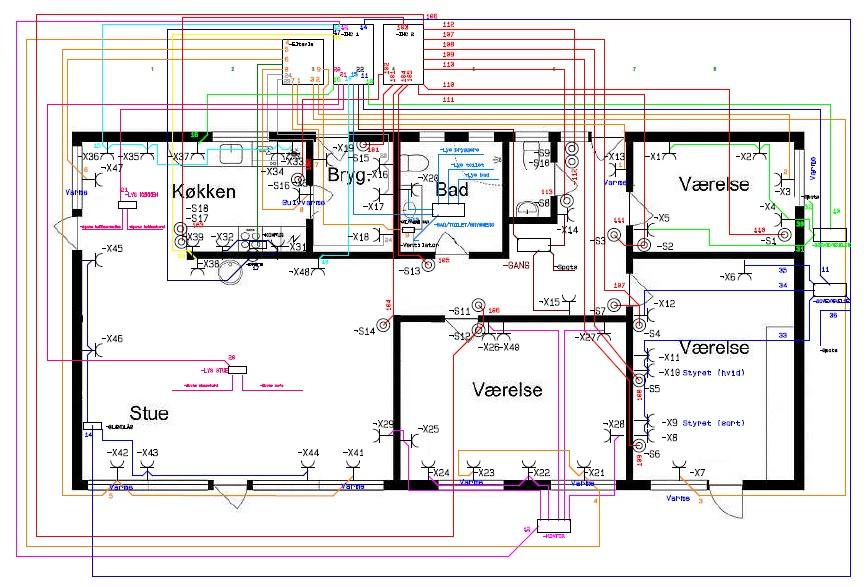

På de 2 billeder er vist min tegning fra PCSchematic (bemærk at tegningen ikke er 100% komplet) og et enkelt eksempel på en monteret stikkontakt med gul mærkat der viser kabelnummer og beskrivelse, en detalje jeg selv er ret glad for, og hvis jeg skal sælge huset en dag er jeg sikker på at en kommende el-installatør også ville sætte pris på en ordentlig opmærkning.



Følg endelig med når jeg i nærmeste fremtid skal montere tavlerne, der kommer til at bestå af 3 UG-18'ere; 1stk. med sikringer og HPFI, 1stk. der indeholder én DIN-skinne fyldt med SAK-klemmer, 3x230V output, strømforsyning og controller. Den sidste indeholder 6x24V input og 2x24V output.



Kom endelig med kommentarer hen af vejen.



//Reinhold
